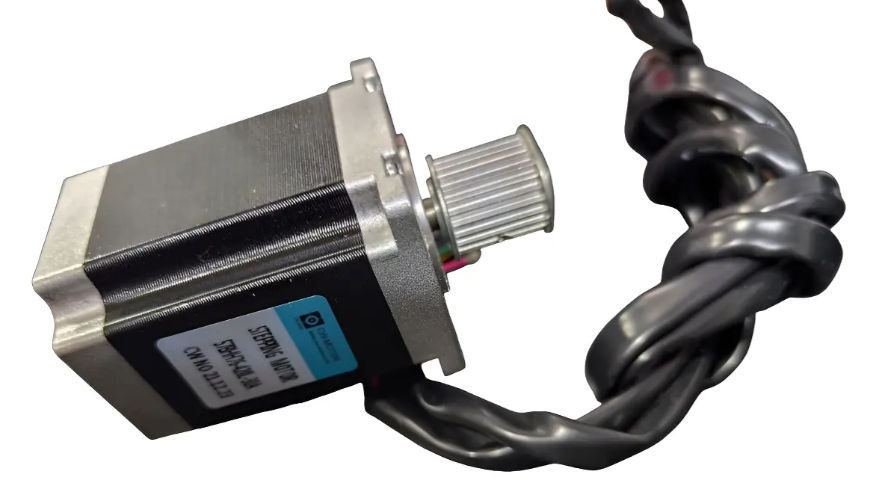

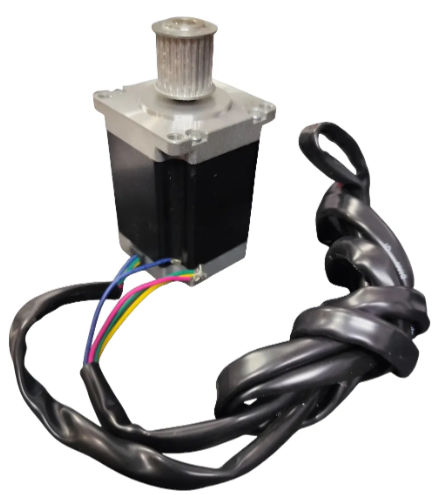

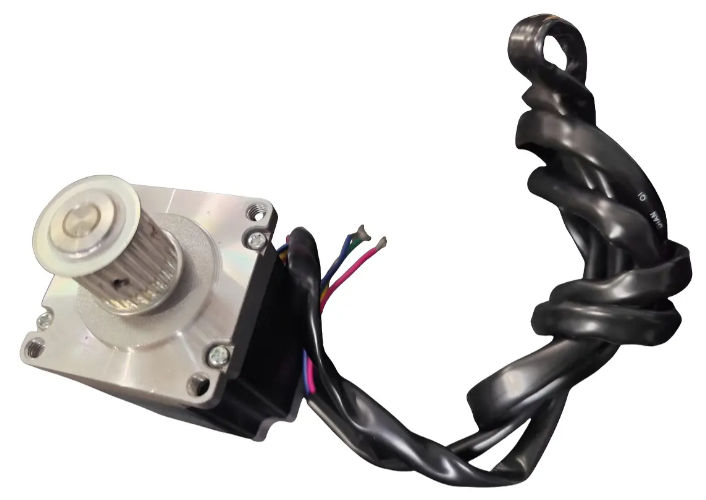

Motor a Pasos Nema 23 Híbrido con Polea Integrada

Motor a Pasos Bipolar Híbrido Nema 23 con Polea de Precisión - Modelo OK57STH56-3004AD8 ⚙️

Descripción del Componente:

• Motor a pasos industrial de formato Nema 23, desarrollado especialmente para sistemas mecánicos de alta repetibilidad en pantógrafos de plasma, enrutadores CNC, routers y equipos láser CO2.

• Integra una polea de transmisión directa montada sobre el eje, reduciendo los tiempos de ensamble en taller y garantizando un acoplamiento perfecto libre de deslizamientos.

• Diseñado bajo un esquema híbrido bipolar de 2 fases que ofrece movimientos fluidos, alta velocidad de respuesta y un posicionamiento angular sumamente preciso.

• Fabricado bajo estrictos controles de calidad que aseguran una excelente disipación térmica en las bobinas y una vida útil prolongada bajo jornadas continuas de trabajo.

• Cuenta con una configuración nativa de 4 cables de conexión (Se sugiere consultar de forma directa en nuestro chat si requieres la variante especial de 3 cables).

💥 Especificaciones Técnicas y Eléctricas:

• Marca del componente: OUKEDA (Calidad de exportación garantizada).

• Modelo de fábrica: OK57STH56-3004AD8.

• Tipo de motor: Bipolar híbrido (Estructura Nema 23).

• Rango de voltaje nominal: Operable desde 12V hasta 24V DC regulados.

• Corriente por fase: 3.0 Amperios (Soporta picos de operación controlada de hasta 4.0A según el driver).

• Número de fases: 2 fases independientes.

• Torque de retención mínimo (Holding Torque): 1.2 N.m (Equivalente a 120 N.cm).

• Torque expresado en kg-cm: 12.23 kg-cm (Resistencia ideal para arrastres de ejes medianos).

• Ángulo de paso nativo: 1.8 grados por pulso.

• Resistencia eléctrica por fase: 0.8 ohmios.

• Inductancia nominal de fase: 4.7 mH.

📐 Dimensiones Físicas y Eje de Conexión:

• Dimensiones del cuerpo cuadrado del motor: 56 x 56 x 55 mm.

• Longitud total incluyendo la extensión de la flecha: 103 mm de extremo a extremo.

• Geometría del eje: Tipo D de alta sujeción para prevenir giros en falso de la polea.

• Dimensiones del eje útil: 20 mm de longitud por 8 mm de diámetro.

• Peso neto del motor: 680 gramos (Estructura ligera que reduce la inercia en el carro del eje).

📦 ¿Qué incluye esta propuesta formal y Ventajas Logísticas?:

• 1 Motor a Pasos Nema 23 con Polea integrada de fábrica.

• Cableado de salida de 4 hilos listo para conexión a terminales de controlador o driver.

• Garantía de Inversión: Respaldada por nuestras calificaciones y comentarios en la plataforma.

• Sistema de Facturación: Sí facturamos todas tus compras de refacciones y maquinaria.

• Logística de Envío Express: Entregamos paquetes a Mercado Libre en tres horarios estratégicos diarios (11:00 AM, 3:30 PM y 5:45 PM) para asegurar entregas en tiempo récord. Cuenta con el beneficio de Entrega al Día Siguiente en zonas con cobertura.

🛡️ Términos de Garantía y Soporte Técnico:

• Ofrecemos una garantía contra cualquier defecto latente de fabricación en los embobinados o en el maquinado del eje.

• Exclusión de Garantía: No aplica en componentes quemados por sobrecorriente debido a una mala calibración del driver, cortocircuitos causados por manipulación con energía activa, o golpes mecánicos directos sobre el cuerpo o el eje del motor.

• Protocolo de Preguntas: Ponemos a tu disposición nuestro apartado técnico de preguntas y respuestas para resolver cualquier duda de compatibilidad antes de concretar el pedido.

• Soporte Post-Venta: El equipo de Guerra Ingenieros se encuentra a tu disposición para asesorarte con los diagramas de conexión eléctrica y la calibración de pasos en tu software de control.
